Обзор слайсера Raise3D ideaMaker
Всем привет!
Именно с разработки собственного слайсера начала свою работу компания Raise3D в 2013 году, а уже существенно позже команда преступила к разработке моделей 3D-принтеров. Далеко не все производители 3D-принтеров вкладывают столько усилий и денег в разработку своего слайсера, как это делает Rais3D и именно этот подход в котором пользователю предлагается полное решение состоящее из железа, софта, а чуть позже и облака выбрала компания Raise3D.
Сегодня мы расскажем о слайсере ideaMaker, который идет в комплекте с принтерами Raise3D. У ideaMaker 64-битный движок, что позволяет очень быстро рассчитывать даже очень большие модели. Помимо этого у слайсера есть несколько достаточно интересных особенностей, например, разделение моделей на группы, но об этом мы расскажем ниже.
ideaMaker очень часто обновляется. Постоянно добавляются новые функции, оперативно исправляются ошибки. ideaMaker можно бесплатно скачать с сайта Raise3D.
Интерфейс
При первом запуске ideaMaker попросит выбрать модель вашего принтера, указать количество печатающих головок и сразу выбрать профили для пластика.

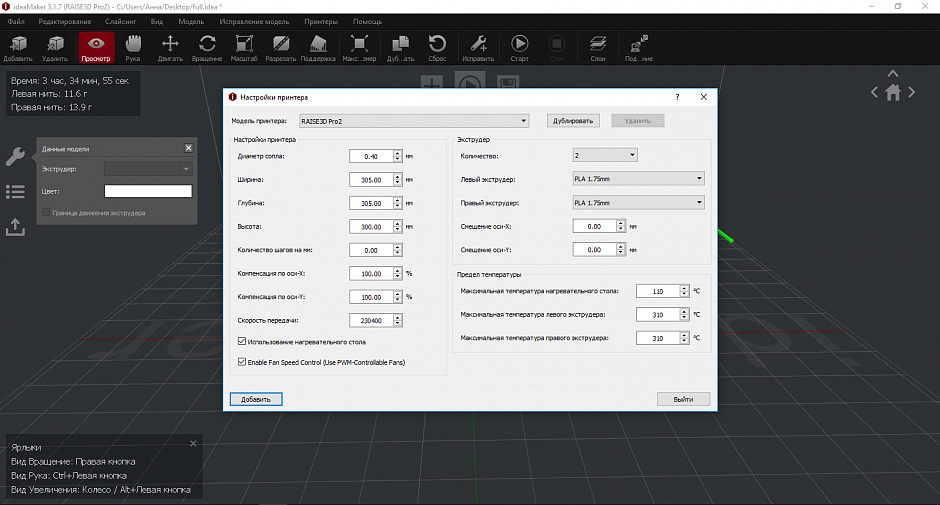

Но в меню можно поменять некоторые параметры принтера. Это дает возможность использовать ideaMaker с другими принтерами, имеющими похожую на Raise3D кинематику.

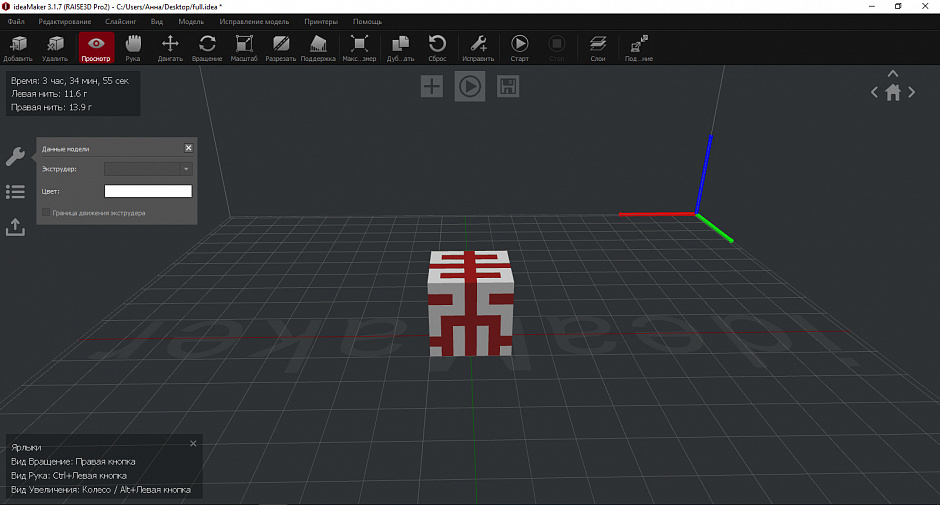

Интерфейс у ideaMaker очень дружелюбный. Сверху находится панель с самыми необходимыми инструментами. Для удобства все значки подписаны)
Многие функции продублированы что бы пользователь мог выбрать удобный способ, например загрузки моделей.
Помимо стандартных функций перемещения, вращения и масштабирования есть такие полезные функции как:

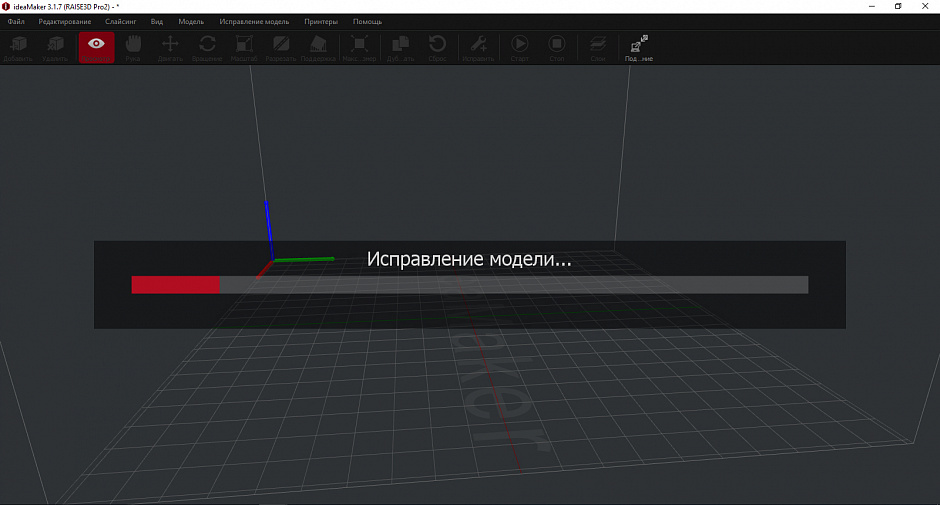

- Лечение моделей

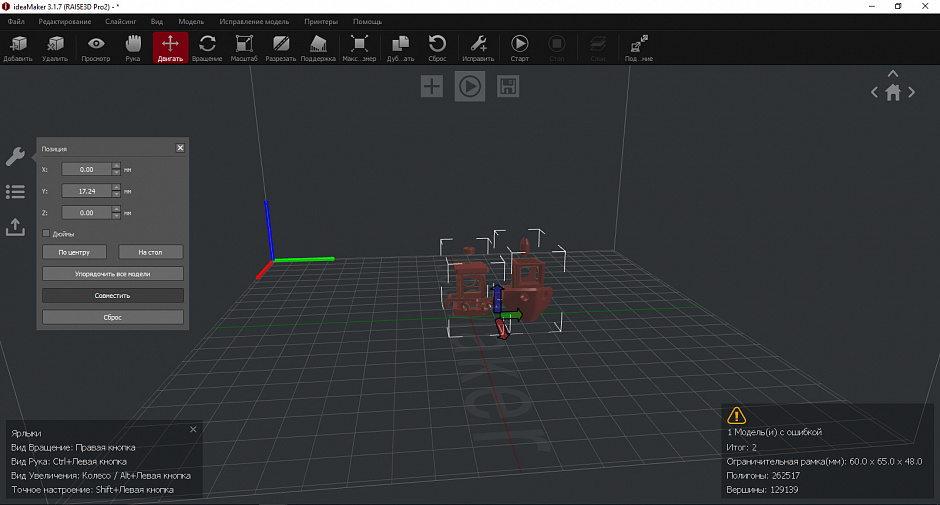

В основном модели пролечиваются корректно. Бонусом в нижнем правом углу показывается число ошибок на плоскостях и гранях. - Совмещение моделей
Эта функция сильно сократит время при печати двухцветной модели, или модели, состоящей из нескольких кусков. ideaMaker совмещает модели и их не приходится долго выравнивать вручную. - Нарезка

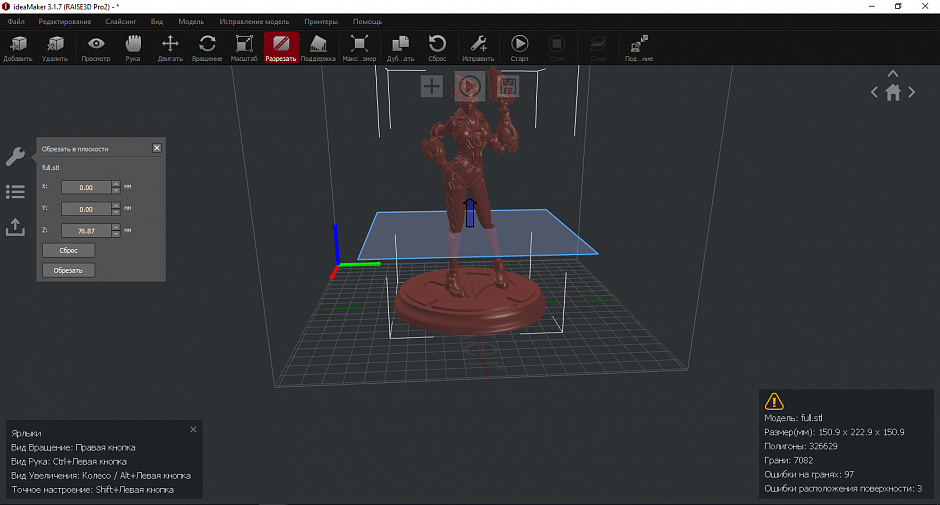

Возможность разрезать модель. Иногда функция бывает просто незаменима, особенно для пользователей не умеющих работать с программами по 3D моделированию. Но резать ideaMaker умеет только по плоскости. - Поддержки

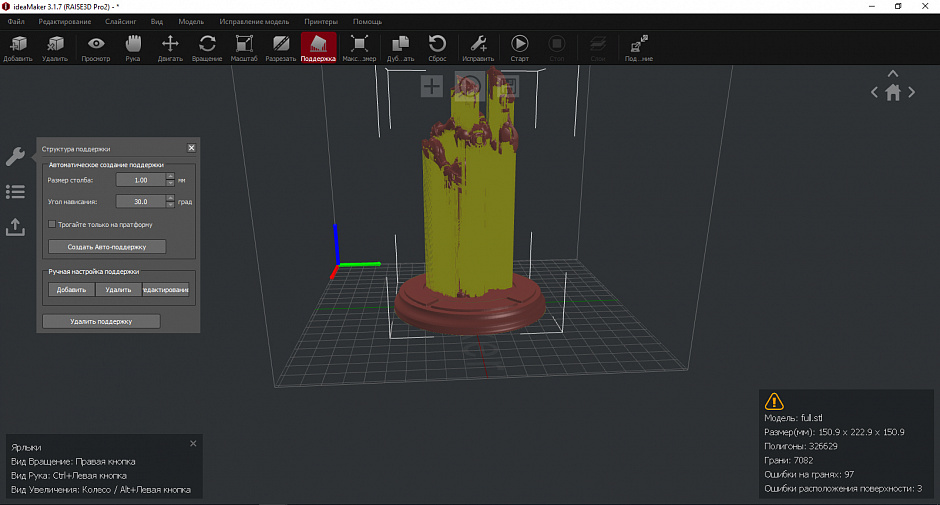

Поддержки можно выставить автоматически, а потом отредактировать – добавить или удалить некоторые «столбики». Несмотря на то, что поддержка выставляется столбиками – печататься она будет либо сеткой, либо линией-змейкой, в зависимости от заданных настроек.
После размещения модели на столе переходим в меню слайсинга.

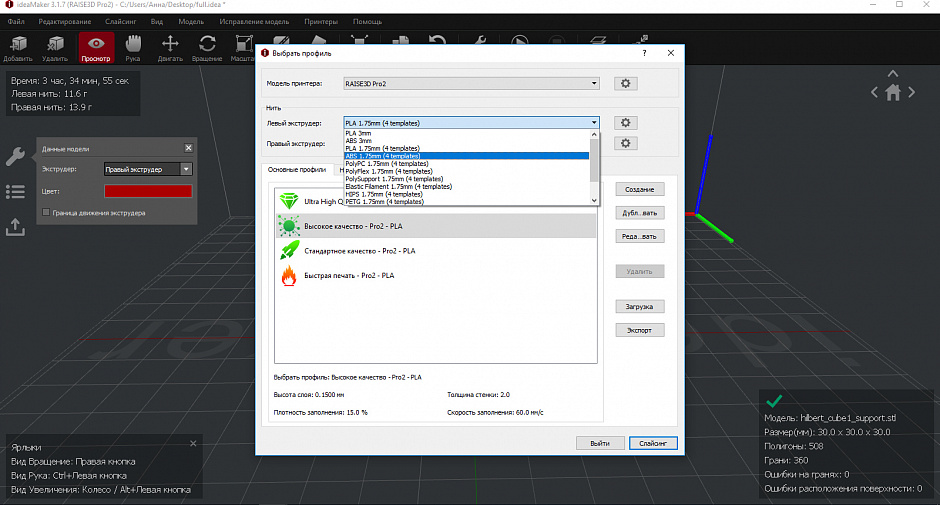

В ideaMaker есть система профилей для разных типов пластика. Сверху можно выбрать профиль для разных видов пластика.
Профили можно редактировать, создавать новые или загружать/выгружать. Это очень удобно для новичков. Не нужно будет самостоятельно вбивать кучу настроек, можно просто загрузить профиль. На форуме Raise3D пользователи иногда выкладывают готовые профили под разные типы пластика.

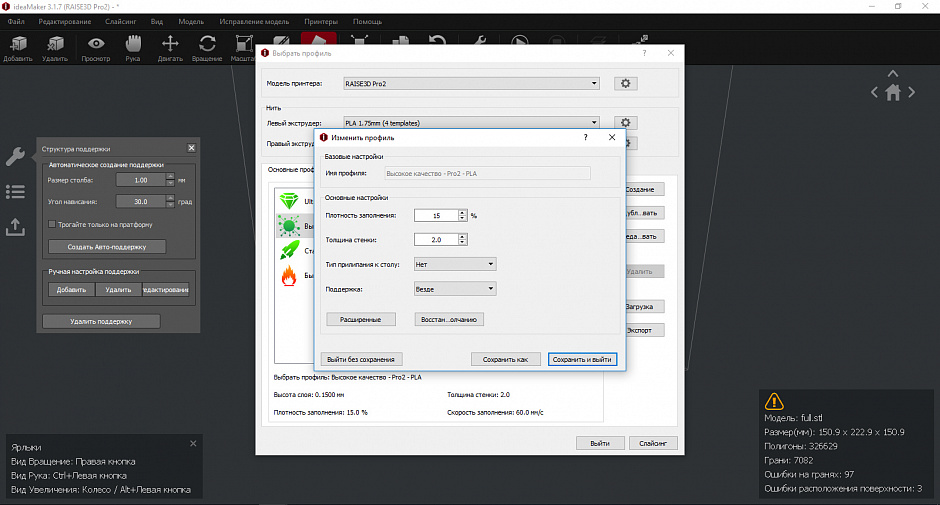

Можно 2 раза щелкнуть по профили и поменять некоторые основные настройки – процент заполнения, толщину стенки (количество «проходов», а не размер в мм), тип прилипания к столу (рафт, юбочка, кайма или их разные сочетания), поддержка (везде или только от стола). Если на модели поддержка есть, а в профиле поддержка не включена, ideaMaker при расчете предложит включить поддержку в профиле.
В профиле есть так же расширенные настройки) Это уже рай для людей, любящих контролировать практически все.

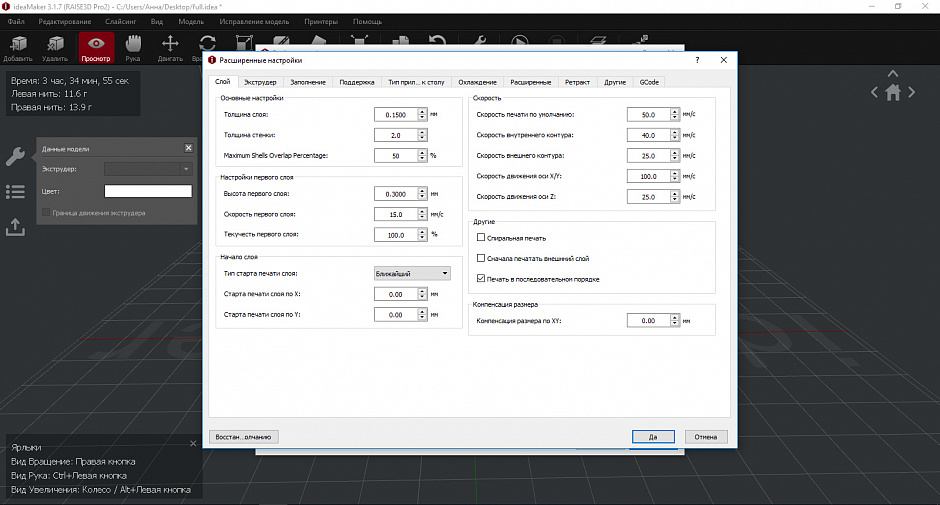

- Слой
Настройки параметров первого слоя и высоты последующих слоев.
Настройки скорости. Как такового общего параметра скорости печати у Raise3D нет. На печать каждого элемента можно выставить свою скорость.

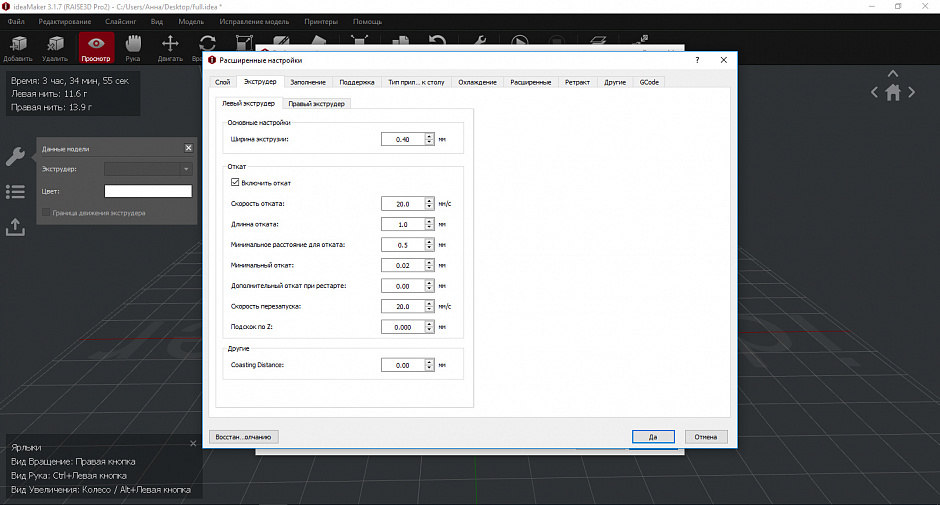

Плюс специфические настройки, которыми большинство пользователей не пользуется. Печать ваз, настройки места старта печати слоя и другие. - Экструдер

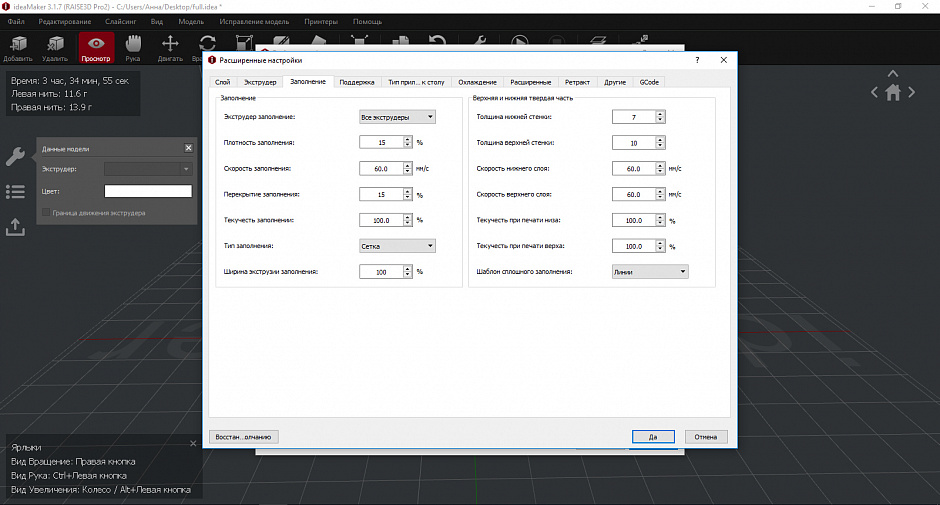

Настройки экструдере – ширина экструзии, ретракт, подскок по Z. Отдельно можно задать настройки левого и правого экструдера. По умолчанию настройки левого экструдера применяются для правого. - Заполнение
Настройки параметров заполнения. Можно выбрать скорости, шаблон заполнения, количество цельных верхних и нижних слоев и экструдер, которым принтер будет печатать заполнение. Можно поставить на правый экструдер более толстое сопло и поставить заполнение правым экструдером. В теории это сократит время печати без потери качества. - Поддержка

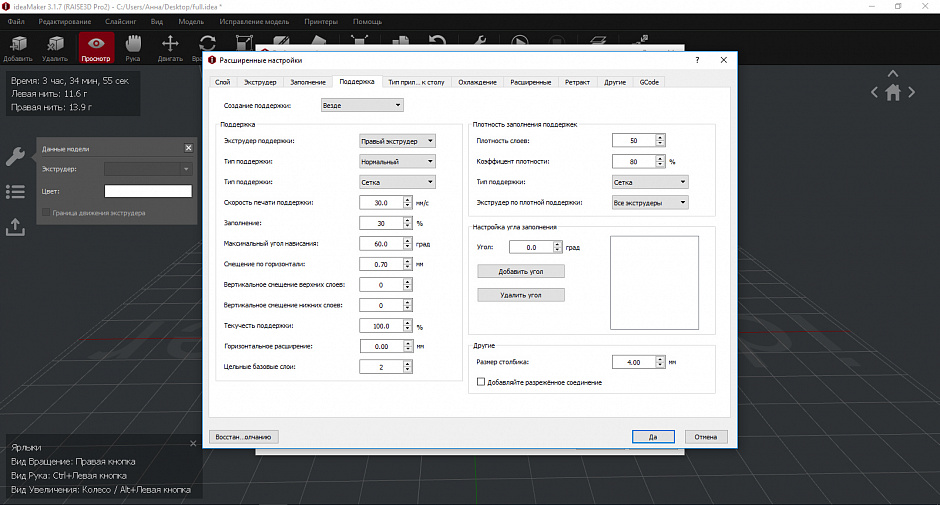

Выбираем экструдер поддержки, шаблон заполнения (их всего 2 – линии и сетка), скорость печати и зазоры между поддержкой и моделью.
Если вы используете растворимую поддержку, то вертикальное смещение слоев нужно выставить 0, если поддержка будет выламываться, то для более легкого выламывания поддержки стоит поставить зазор в 1 слой. Справа можно выставить разные настройки поддержки на разной высоте, но функция пока экспериментальная) - Тип прилипания к столу

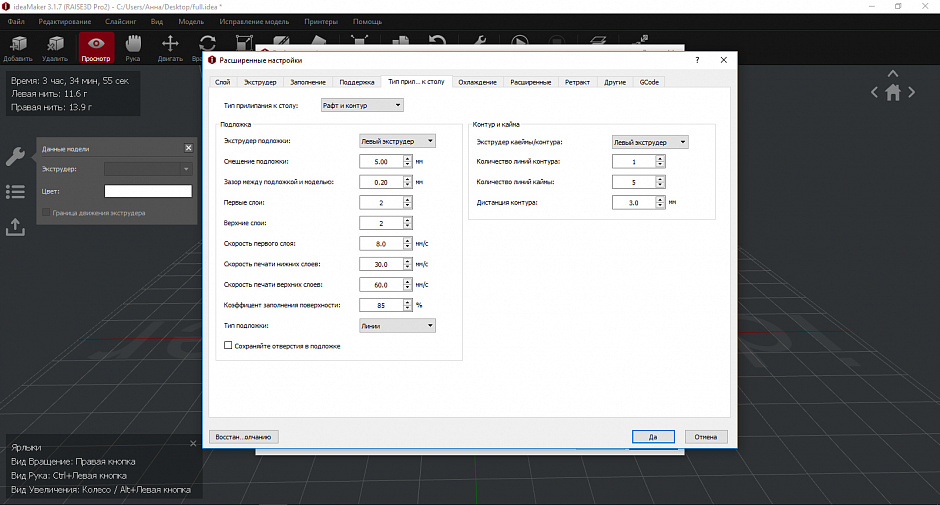

Здесь мы задать разные настройки для рафта, юбки и каймы.
На самом деле самой нужной настройкой оказался зазор между рафтом и моделью. Иногда после смены пластика приходится эксперементировать с зазором, чтобы модель легко отделялась от рафта. - Охлаждение

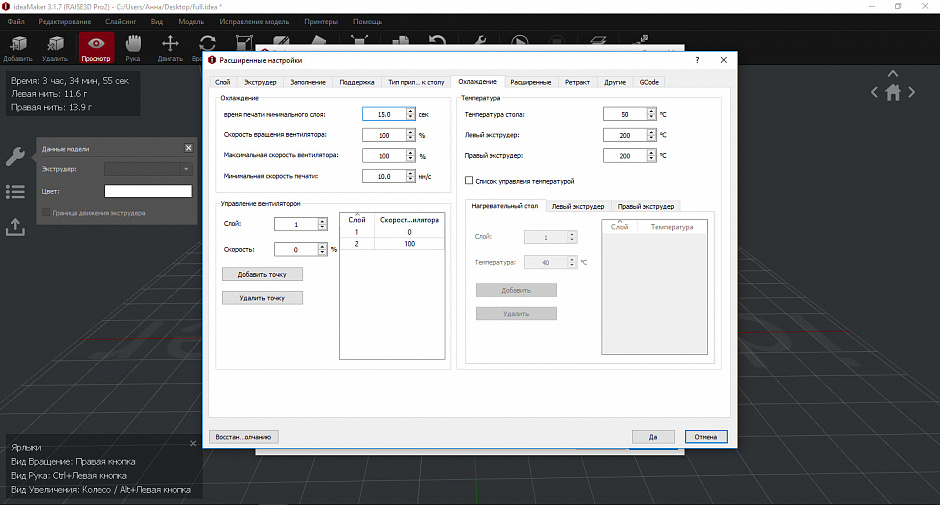

Здесь выставляются температуры сопел, стола и задаются настройки для вентилятора обдува моделей.
Здесь же можно задать разную температуру экструдеров и скорость вращения вентиляторов на разном диапазоне слоев. - Расширенные

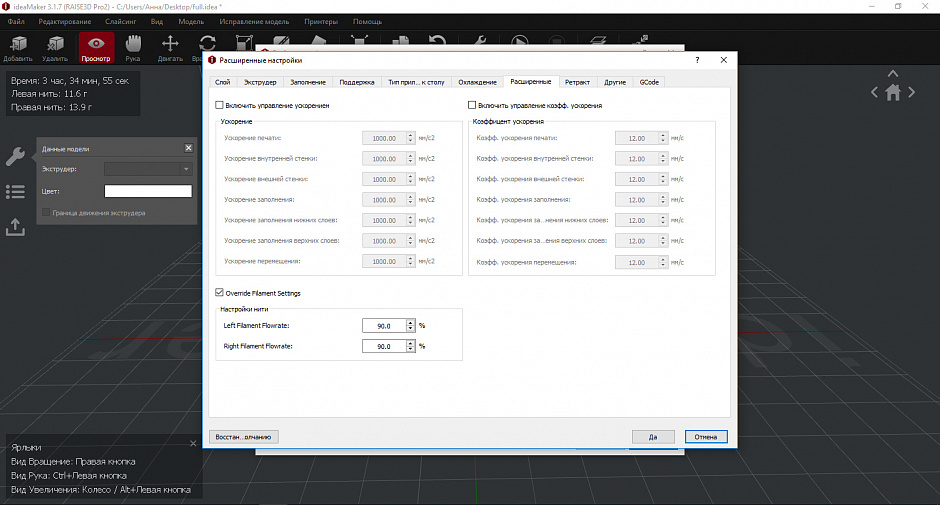

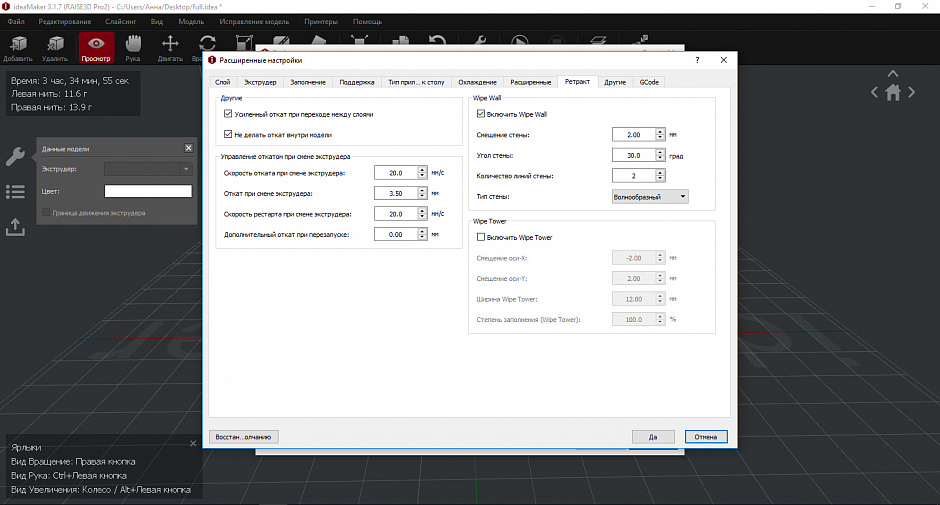

Здесь можно вручную задать настройки ускорения и коэффициент ускорения. - Ретракт

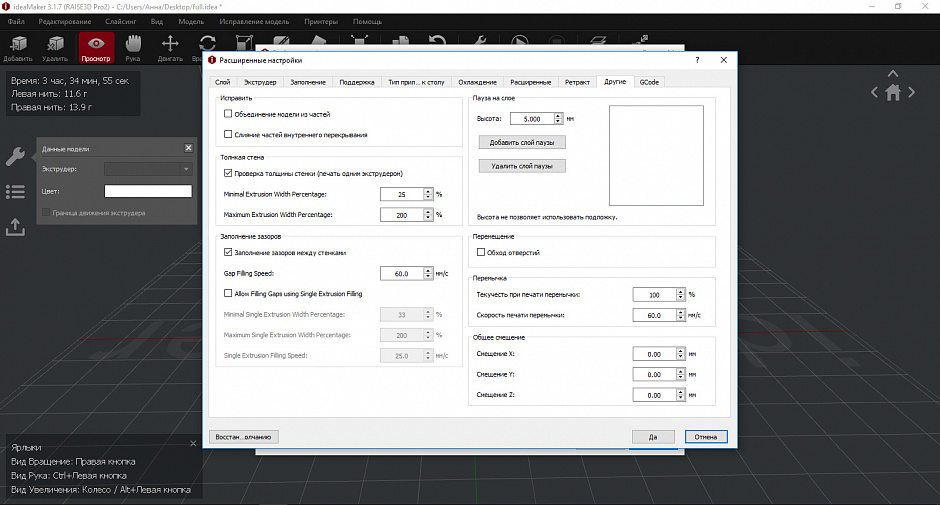

Дополнительные настройки ретракта, которые могут пригодится при печати двумя экструдерами и настройки кокона или "сопливой" башенки. - Другие

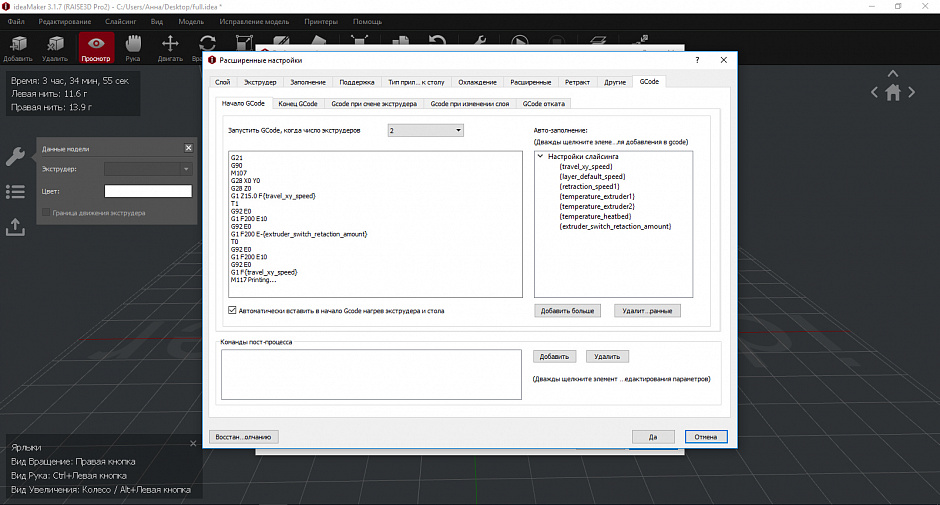

Специфические настройки – настройки печати перемычек-мостов, заполнение зазора между стенками и другие. - GCode
Здесь можно напрямую добавлять или редактировать команды GCode.
Диапазон расширенных настроек достаточно обширный)

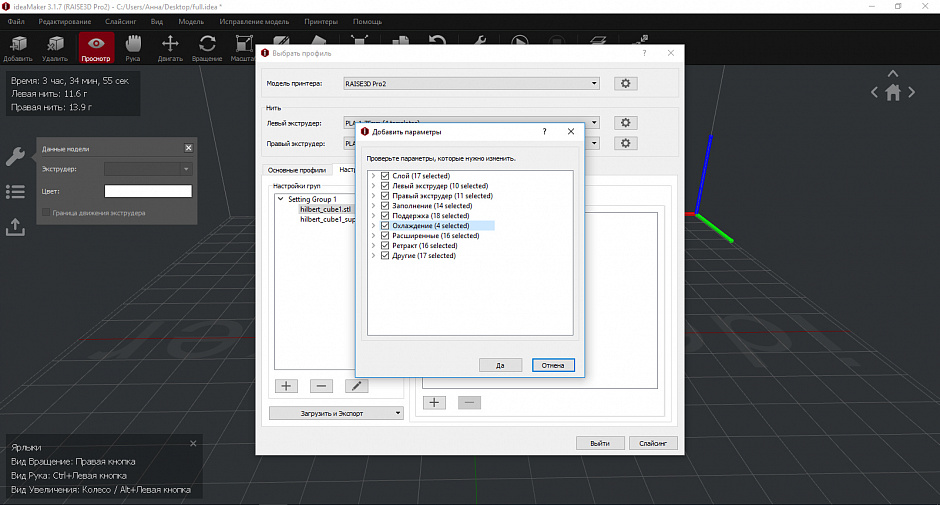

Интересной особенностью слайсинга стала возможность разделения моделей на группы. Для каждой группы можно задать свой диапазон настроек.
Получается, что одновременно можно печатать модели с разной высотой слоя и разными параметрами.
Слайсинг
После того как мы вбили все необходимые настройки слайсим модель.

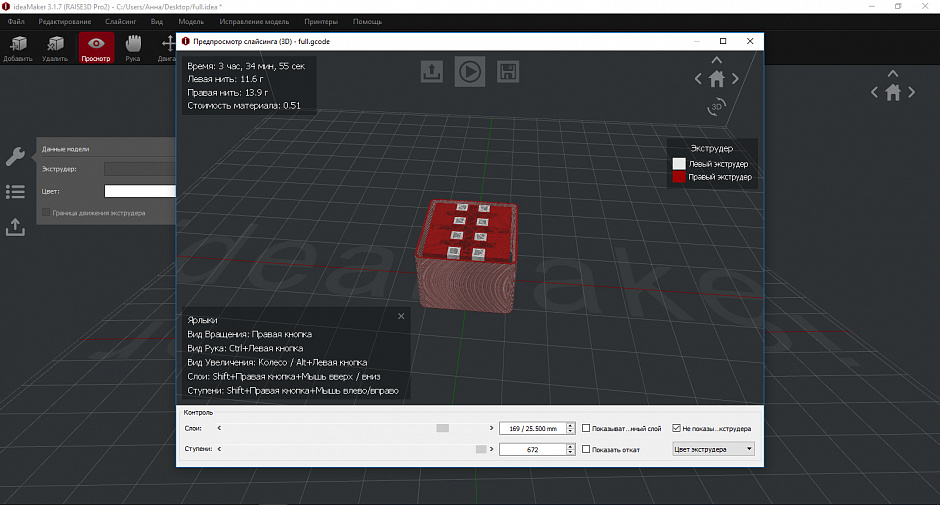

В меню предпросмотра можно посмотреть, как модель будет печататься по слоям, примерное время печати, расход и стоимость затраченного материала. Стоимость материала можно задать в настройках пластика.
Итоги
ideaMaker на самом деле очень достойный слайсер. В нем, конечно, не хватает некоторых функций, например печать верхнего сплошного слоя поддержки или возможность печатать только верх поддержки из растворимого материала. Но ideaMaker постоянно дорабатывается и обновляется так что мы думаем, что скоро эти функции и много других будут доступны.
Например уже сейчас можно подать заявку и стать Beta-тестером RaiseCloud.

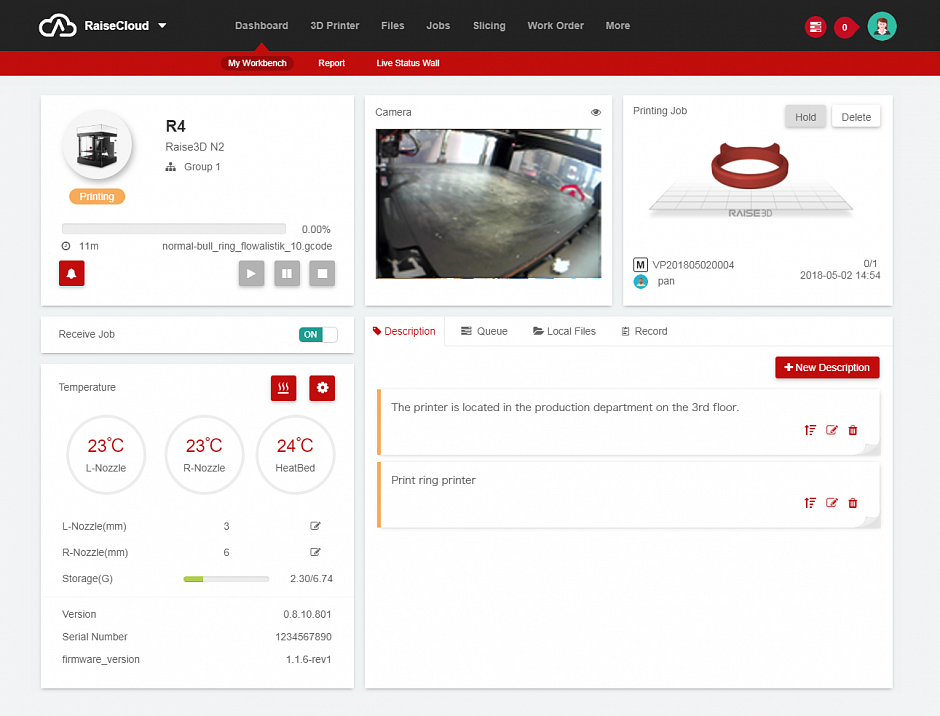

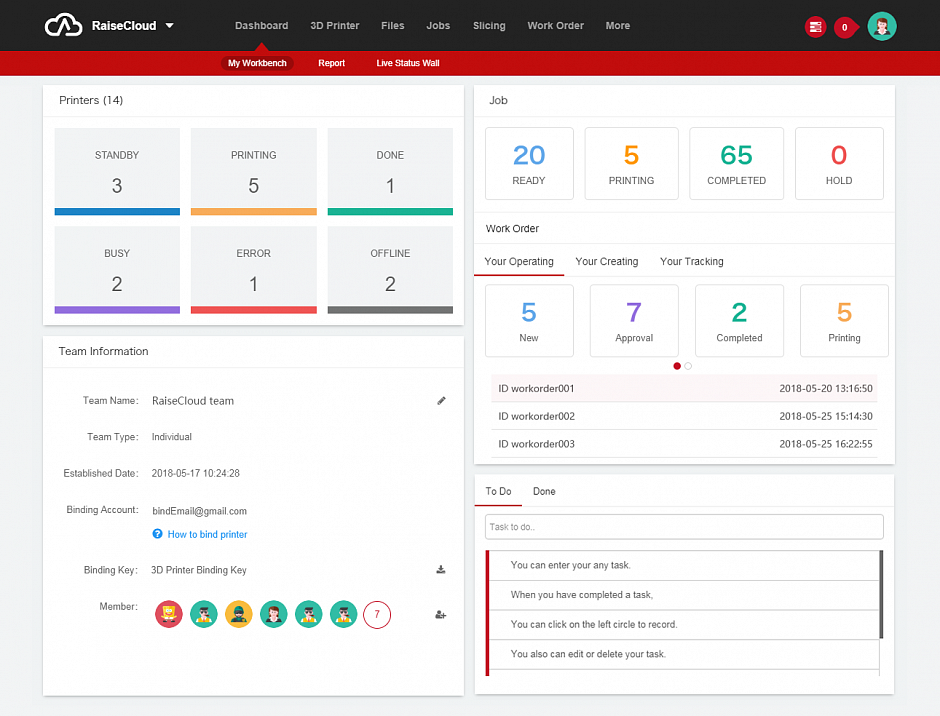

RaiseCloud – это облачное ПО помогающее управлять и контролировать печать сразу нескольких принтеров Raise3D.
RaiseCloud позволит дистанционно управлять парком принтеров, дистанционно контролировать печать и удобно распределять файлы на печать.
